芯片组

Q170/Z170

显示输出

VGA、HDMI接口（内置JHDMI1）

内存

2*UDIMM，DDR4 2400MHz Memory，最大容量支持64GB

音效

板载Realtek ALC897 HD音频解码器

网卡

1*5个板载INTEL I211AT千兆网卡

存储

4*SATA

扩展插槽

1*mSATA 1*MINI-PCIE 2*PCIE_x4 1*PCIE_x16 4*PCI

USB

14*USB(8*USB2.0  6*USB3.0）

COM

10*COM

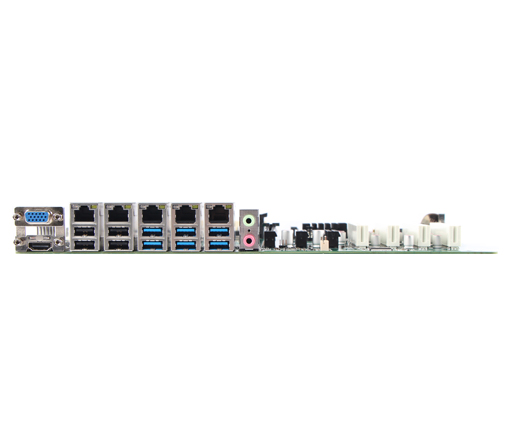

后置I/O接口

6*USB3.0

4*USB2.0

5*LAN

1*VGA

1*HDMI

1*AUDIO

内置I/O接口

1*JHDMI1

1*CPU_FAN

1*SYS_FAN

1*PRINT

10*COM

1*JWDT1_JOBS1（外部检测报警插针）

1*JPS2

1*TPM（加密接口）

1*GPIO

1*SMBUS1（系统总线插座）

1*F_PANEL

1*F_AUDIO

1*SPD_OUT

1*SPEAKER（4Ω3W）

2*立式USB2.0

1*USB2.0扩展插针

1*JSIM卡座

BIOS

AMI BIOS

供电

ATX4P+24P供电接口

散热系统

支持1150/1151 CPU散热器

工作环境

-15~60℃；0% ~ 95% 相对湿度,无冷凝

板型

305*244mm
