芯片组

Intel B85

显示输出

VGA、HDMI、DP接口

内存

2*UDIMM，DDR3 1600MHz Memory，最大容量支持16GB

音效

板载Realtek ALC897 HD音频解码器

网卡

板载Realtek RTL8111H千兆网卡

存储

4*SATA

扩展插槽

1*mSATA 1*MINI-PCIE 2*PCIE_x4 1*PCIE_x16 4*PCI

USB

15*USB（7*USB3.0和8*USB2.0）

COM

10*COM（COM1/COM2分别支持RS-485/RS-422/RS-232）

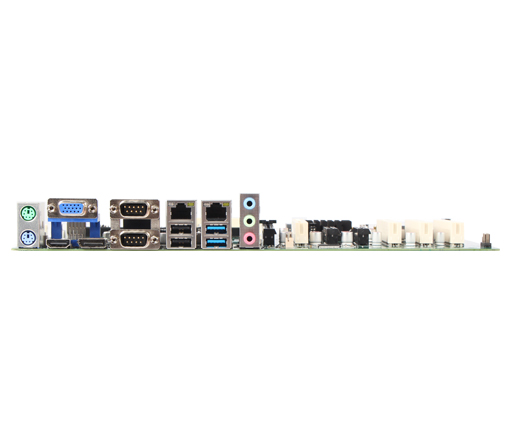

后置I/O接口

1*PS/2

1*VGA

1*HDMI

1*DP

2*COM

2*LAN

1*AUDIO

2*USB2.0

2*USB3.0

内置I/O接口

1*JPS2

1*CPU_FAN

1*SYS_FAN

1*PRINT

8*COM

1*JWDT1_JOBS1（外部检测报警插针）

1*TPM（加密接口）

1*F_PANEL

1*GPIO

2*USB3.0插针

3*USB2.0插针

1*USB(立式USB3.0)

1*LANLED1（网口指示灯插针）

1*SMBUS1（系统总线插座）

1*SPEAKER（4Ω3W）

1*F_AUDIO

1*SPD_OUT

1*JSIM卡座

BIOS

AMI BIOS

供电

ATX4P+24P供电接口

散热系统

支持1150/1151 CPU散热器

工作环境

-15~60℃；0% ~ 95% 相对湿度,无冷凝

板型

305*244mm
