芯片组

H110

显示输出

VGA、DVI-I接口(内置JHDMI1)

内存

2*UDIMM，DDR4 2400MHz Memory，最大容量支持64GB

音效

板载Realtek ALC897 HD音频解码器

网卡

板载INTEL WGI211AT/WGI219V千兆网卡

存储

4*SATA

扩展插槽

1*mSATA 1*MINI-PCIE 1*PCIE_x4 1*PCIE_x16 5*PCI

USB

12*USB（1*立式USB2.0，4*USB3.0和7*USB2.0）

COM

10*COM

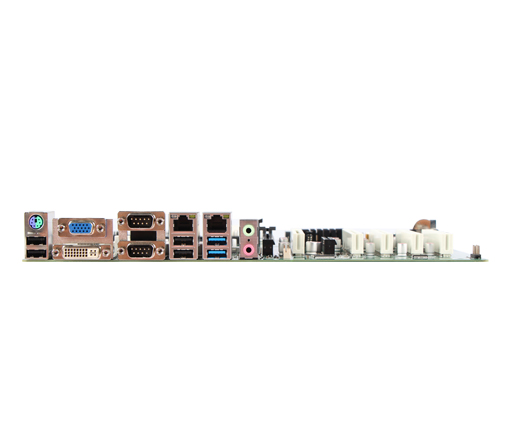

后置I/O接口

1*PS/2

2*USB3.0

4*USB2.0

2*LAN

2*COM

1*VGA

1*DVI-I

1*AUDIO

内置I/O接口

1*JHDMI1

1*JPS2

1*CPU_FAN

1*SYS_FAN

1*PRINT

8*COM

1*TPM（加密接口）

1*F_AUDIO

1*JWDT1_JOBS1（外部检测报警插针）

1*GPIO

1*SMBUS1(系统总线插座)

1*JV(电源输出接口)

1*F_PANEL

1*F_AUDIO

1*SPI(DEBUG)

1*SPD_OUT

1*SPEAKER（4Ω3W）

1*LANLED（网口指示灯插针）

1*USB22（单排USB2.0插针）

1*USB21（立式USB2.0）

1*USB3.0插针

1*USB2.0插针

1*JSIM卡座

BIOS

AMI BIOS

供电

ATX4P+24P供电接口

散热系统

支持1150/1151 CPU散热器

工作环境

-15~60℃；0% ~ 95% 相对湿度,无冷凝

板型

305*244mm
